태태개발일지(데이터베이스 설계단계 ERD)

1. 요구사항 분석

    1. 데이터베이스를 사용할 주요 사용자의 범위를 결정

    2. 사용자가 수행하는 업무를 분석

    3. 수집된 요구 사항 대한 분석 결과를 요구 사항 명세서로

2. 개념적 설계(*)

    : E-R 다이어그램을 통해 요구사항을 표시

    1. 개체 추출, 각 개체의 주요 속성과 키 속성 선별

         개체 : 저장할 만한 가치가 있는 중요한 데이터를 가진 사람이나 사물 등

    2. 개체 간의 관계 설정

         외래키를 사용하여 관계를 설정

         1:1, 1:n , m:n

    3. E-R 다이어그램 작성



3. 논리적 설계



4. 물리적 설계

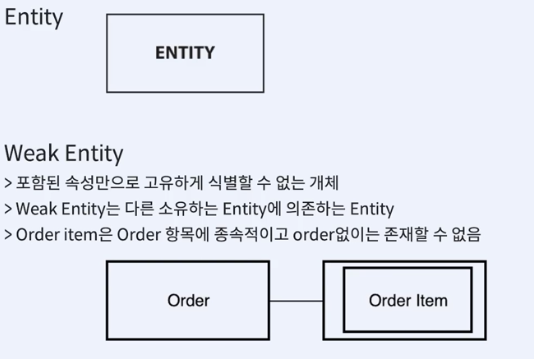

개체 (Entity)



사각형이 두개면 weak entity라고 한다.



속성들은 타원으로 표현한다.

동그라미 두개는 여러개의 속성을 준비한다를 의미한다.







관계 마름모로 표현한다.

마름모가 두개에 겹쳐있으면 약한 관계라고 표현한다.

가운데가 속성

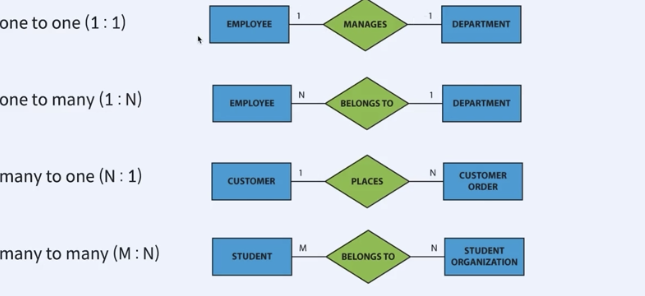

관계의 종류
